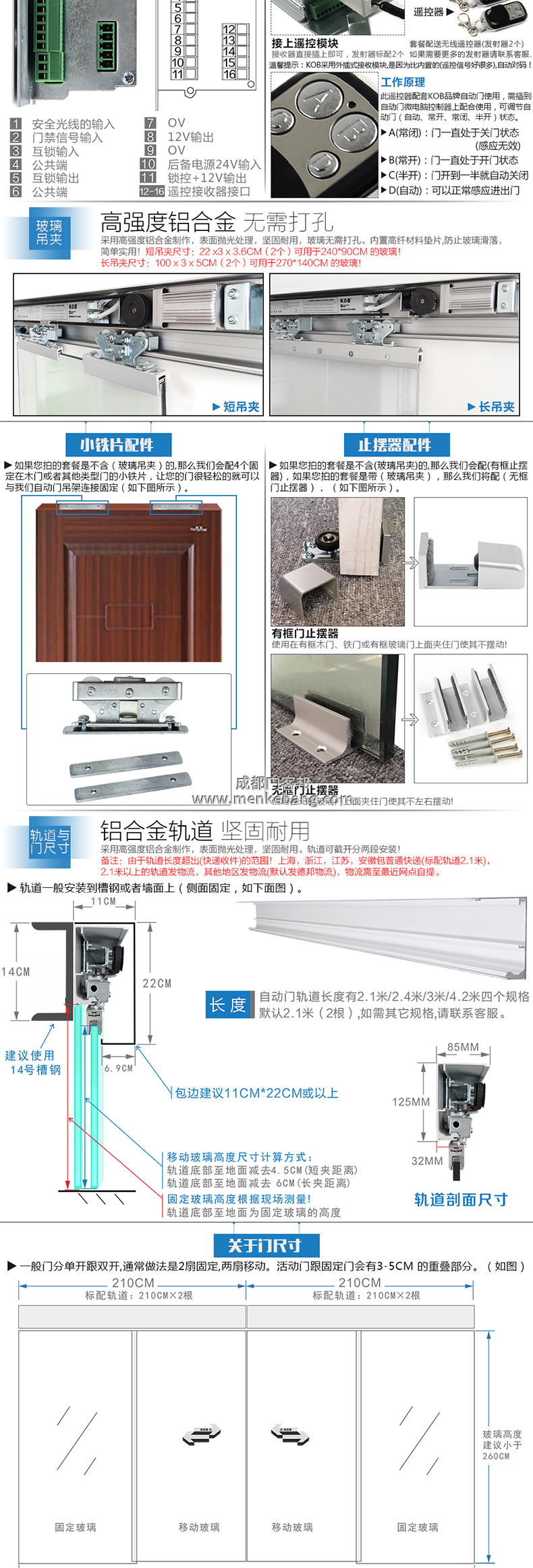

KOB感應自動門門禁接線圖如下：

門禁系統配置：門禁主機、門禁電源、電控鎖、出門按鈕。

松下自動門與門禁接線方式：

1、門禁主機上的+12V、GND端（門禁主機供電）接門禁電源的+12V、GND端。

2、電控鎖正端接門禁電源的NO或NC端（視常開鎖、常閉鎖而定）；通常是接到NC端（通電開鎖，斷電關鎖）。電控鎖負端接門禁電源的GND端。

3、松下自動門門禁主機上的PUSH端（開信號）接門禁電源的PUSH端。門禁主機上開門信號標是NO、NC的，通常接NO端至接門禁電源的PUSH端。

4、另一端接出門按鈕的話，出門按鈕的2根線接到門禁主機的出門按鈕端；或者是接入到門禁電源的PUSH端和GND端。

5、另一端接讀卡器的話，讀卡器連線接入門禁主機的對應信號端（一般接4個端子：12V、GND、DATA0、DATA1）。

KOB感應自動門門禁接線圖注意事項：

在安裝繼鐵板的時候，不要把它鎖緊，讓其能輕微搖擺以利于和鎖主體自然的結合。

內開門的表面安裝方法 內開門做表面安裝時需要有輔助配件來協助安裝，我們選用富有裝飾性的優質進口鋁材來制做這種安裝配件：Z&L支架。

每套 Z&L支架含三塊鋁材配件,其中較長的一塊L1是配給鎖主體使用;另外兩塊較短的 Z2、Z3配給繼鐵板用。Z2是安裝在門上的，邊上有五個沉孔，是用于固定在門上;Z3是用于固定繼鐵板的,邊上有三個孔,中心孔應與繼鐵板的中心孔對齊.下面介紹安裝方法。

a 先將Z&L支架中的L1支架放在裝鎖的位置上，用自攻螺絲固定于門框或墻面上。

b 用六角扳手將鎖主體鎖在L1支架上。

c 對應于L1支架的位置把Z2支架固定在門上。

d 將繼鐵板插入Z1的三個孔中假固定,然后門關好，使磁鐵和繼鐵板緊密吻合，確定Z1、Z2 的銜接位置。（Z1與Z2的相對位置根據門的厚度可以調節）。

e 將Z1、Z2鎖緊，然后將繼鐵板用M8*25內六角螺絲固定于Z1上（將螺絲、鐵板、墊圈、橡膠墊圈依次穿入）。

f 如果是雙扇門，可以用兩個Z &L支架。

了解了KOB感應自動門門禁接線圖，也可以了解一下自動門感應器原理。
